- 商品颜色: |蓝色|
- 商品尺寸: 98*45mm

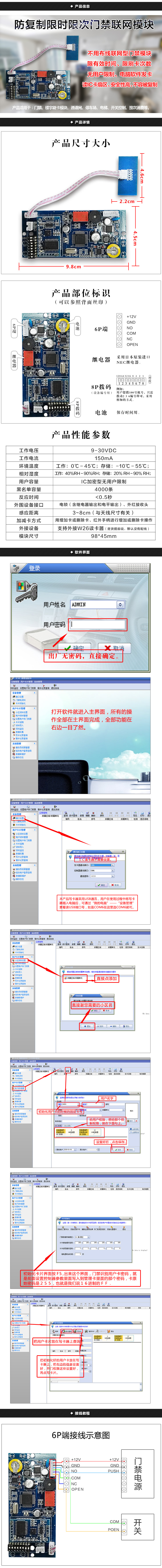

1:性能参数
输入电压 |
DC12V±30% |
工作电流 |
<100mA |
读卡类型 |
Mifare卡 |
数据保存 |
>10年(掉电后) |
用户容量 |
无限制 |
黑名单容量 |
4000条 |
反应时间 |
<0.5秒 |
输出负载 |
2A24VDC |
感应距离 |
3~8cm(与天线尺寸有关) |
工作温度 |
-20℃~70℃ |
工作湿度 |
<90% |
主机尺寸 |
L87×W45×H12mm |

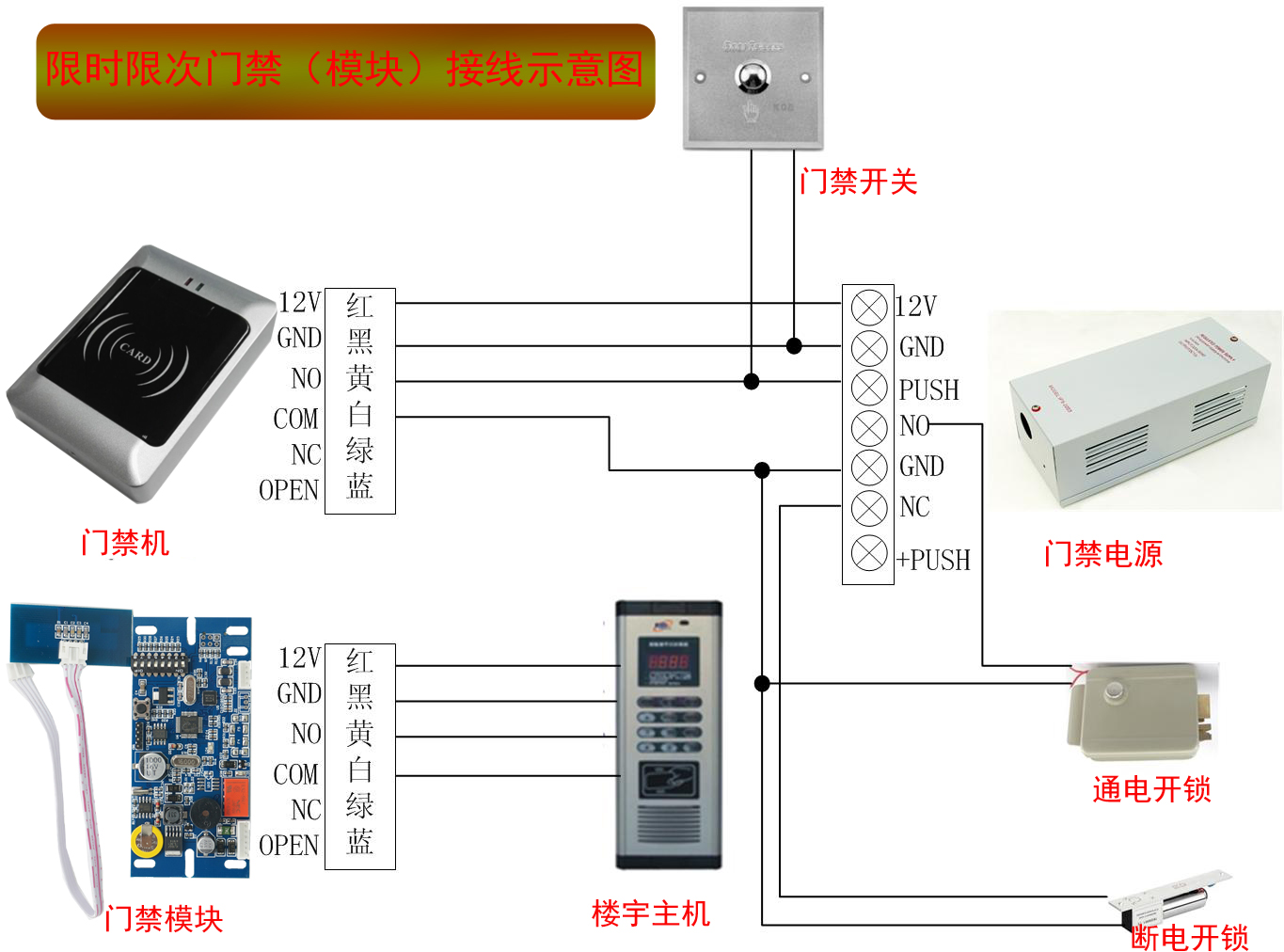

2:引线说明
J1接口(6P线,购买时产品本身配有这种线)
序号 |
信号 |
线色 |
功能说明 |
1 |
12V |
红 |
电源正极输入 |
2 |
GND |
黑 |
电源负极输入 |
3 |
NO |
黄 |
继电器常开端 |
4 |
COM |
白 |
继电器公共端 |
5 |
NC |
绿 |
继电器常闭端 |
6 |
DOOR |
蓝 |
开门按钮(低电平有效) |
J2
序号 |
信号 |
线色 |
功能说明 |
1 |
TX1 |
红 |
天线 |
2 |
GND |
黑 |
系统地 |
3 |
TX2 |
黄 |
天线 |
4 |
TX3 |
白 |
天线 |

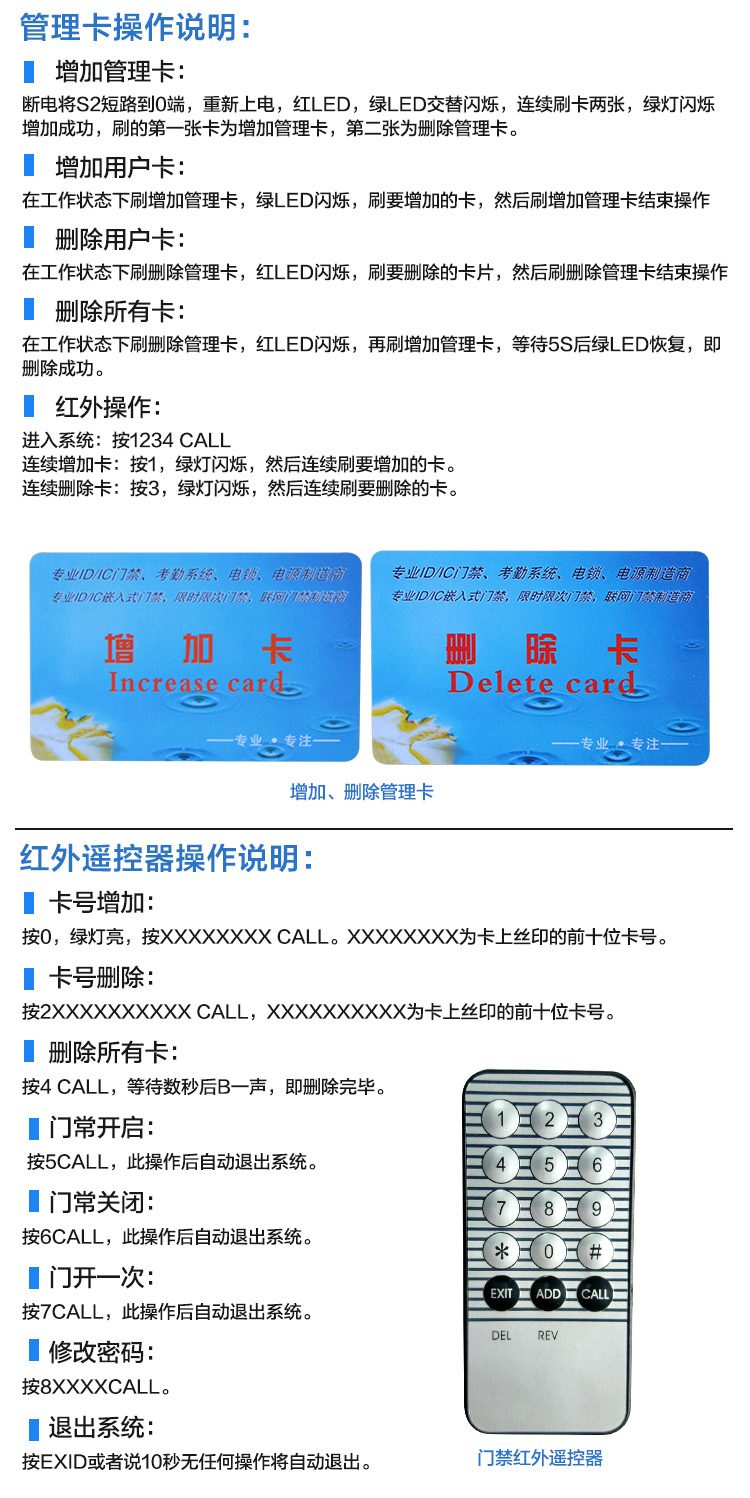

J3
序号 |
信号 |
线色 |
功能说明 |
1 |
+5V |
红 |
红外电源 |
2 |
GND |
黑 |
红外地 |
3 |
RF |
黄 |
红外信号输入 |

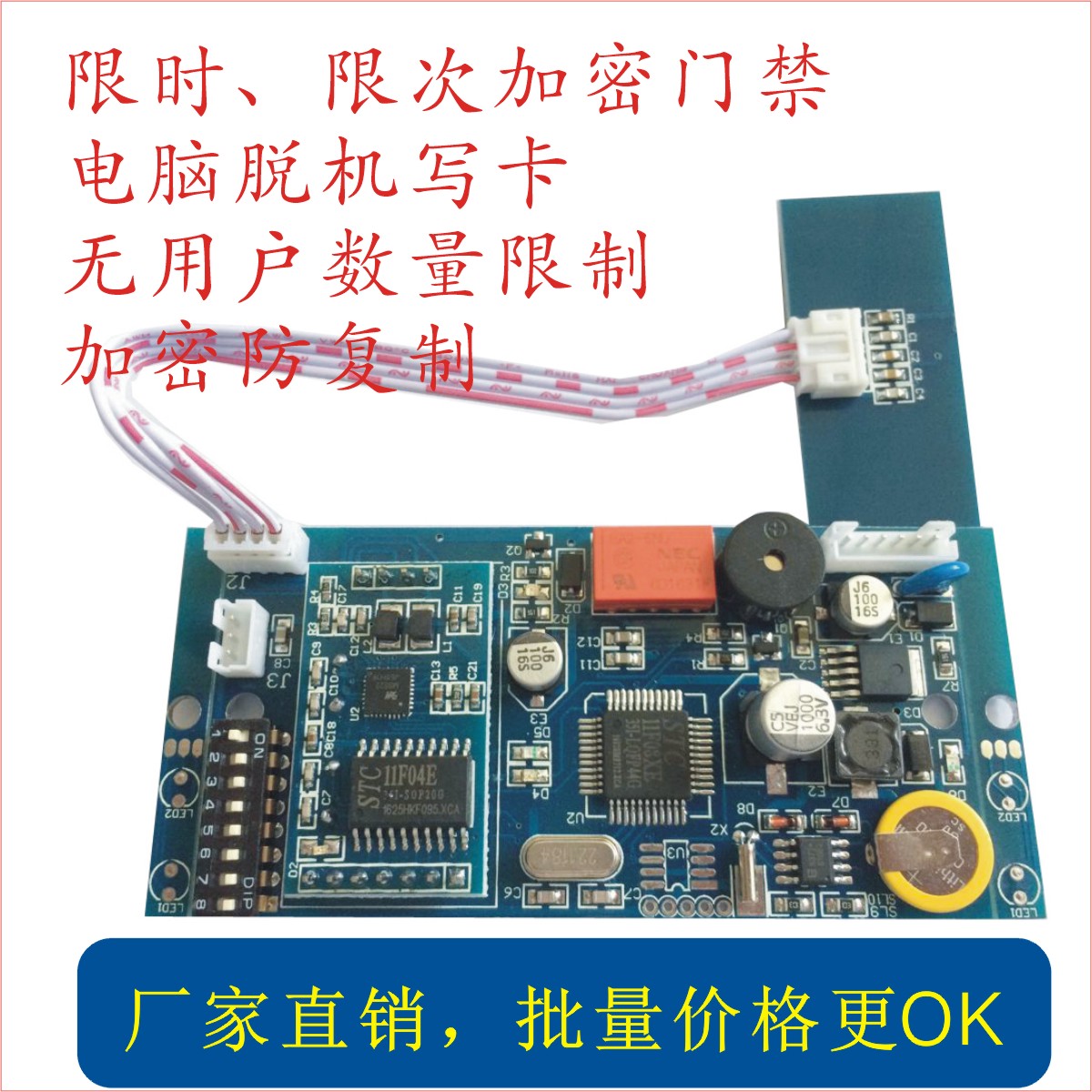

3:地址设置说明:
控制器板上的8位拨码开关是用于设置控制器地址编号,有效地址编号为1~72,采用8421BCD码设置方式,白色手柄拨到NO端有效,拨码后门禁控制器需重新通电,同一个系统内的控制器编码不可重复。

|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
