双体磁力锁门禁工程安装图:

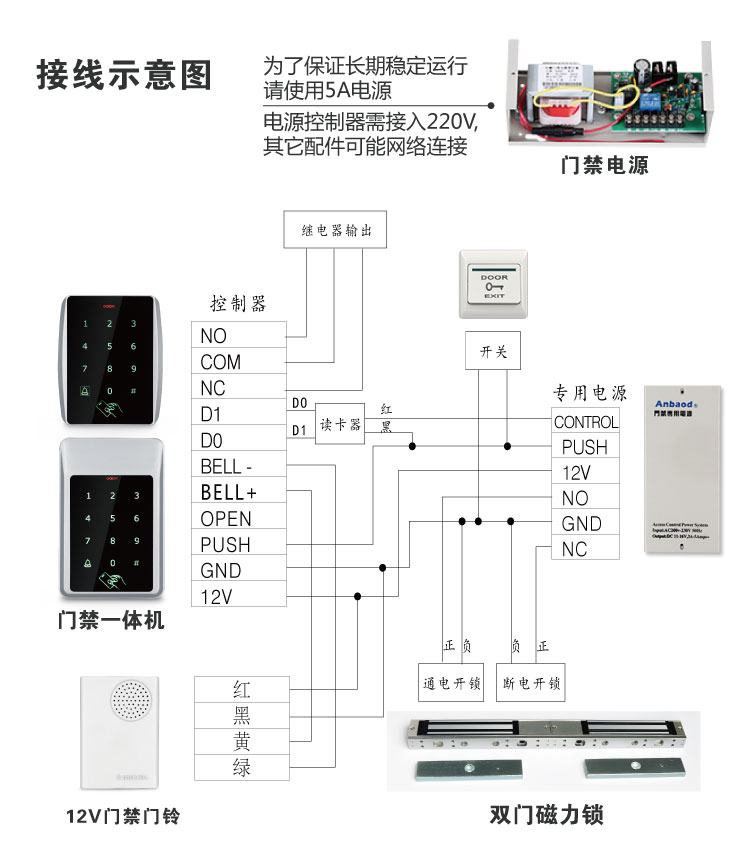

双体磁力锁安装工程图：

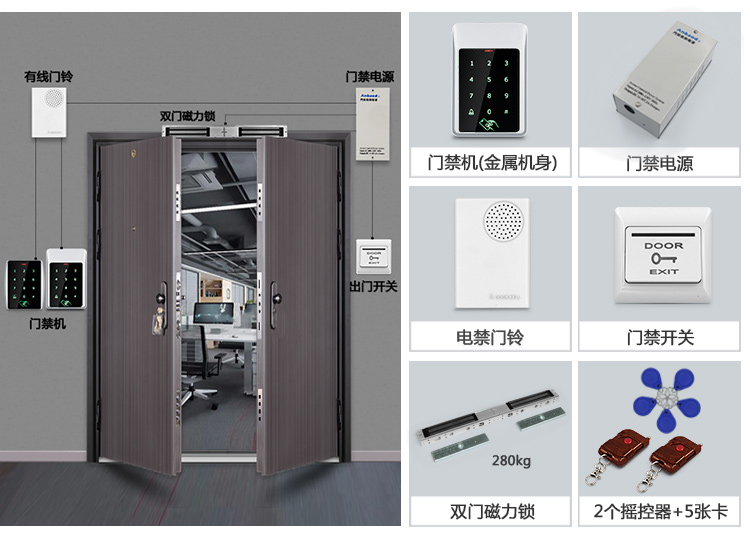

    组成产品：

      1、门禁控制器1台

      2、电锁

      3、门禁电源1台

      4、室内出门开关1个

      5、遥控器1套

      6、外接门铃1个（用于开门铃声指示）

    进、出门方式：

      1、室外（A、输入有效密码    B、读有效用户感应卡   C、按遥控器<您可定制遥控发射器个数>）

      2、室内（A、按出门开关      B、按遥控器）

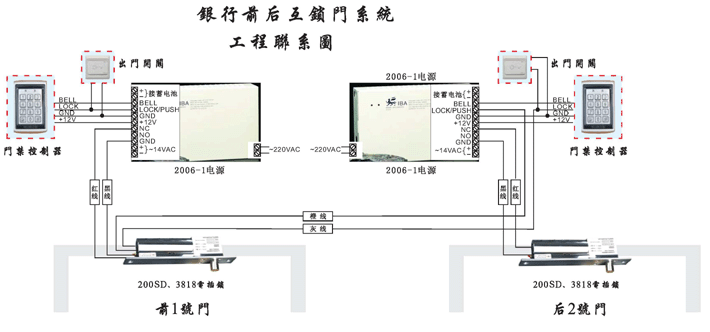

银行前、后门互锁门禁工程安装图

进、出门方式：

      当前1号门被打开时，后2号门暂停工作，刷卡及输入操作无效。只有当1号门关上后，后2号门才能工作，此时刷卡2号门或输入 才能操作，此时1号门才能工作。

      注：此门禁工程中的电源只能使用2006系列带后备电池的电源。
